Aperçu des sections
-
-
-
- Vous avez deux fichiers ci-dessous, pour découper la boîte et la façade
- Les fichiers sont faits pour du bois de 2 mm
- Il faudra donc les modifier si votre épaisseur de bois est différente
- Vous pouvez refaire la boîte ici : https://boxes.hackerspace-bamberg.de/BasedBox?language=fr
- Ici je considère que vous avez une découpeuse donc que vous savez utiliser lightburn, importer un svg,...
- De mon côté, pour créer mes deux fichiers, j'ai importé le fichier svg de la boîte par petites bribes via un éditeur (j'utilise notepad++) : j'ai ainsi transformé le fichier de base du site Box Py en six petits fichiers que j'ai ensuite importés.
- Je vous mets les six fichiers + celui d'origine pour mieux comprendre
- Je vous mets les fichiers en svg et en lightburn car les retours que j'ai eus m'ont indiqué que tout le monde n'a pas lightburn.
-
Fichiers SVG en 2mm
-
Fichier
-
Fichiers Lightburn en 2mm
-
Fichier Téléchargé sur Box Py (à ouvrir dans un éditeur de texte pour mieux comprendre)
-
Fichier
-
Le même fichier, mais découpé en six petites parties que j'ai ensuite importés (avec l'option "importer") dans les fichiers Partie 1 et Partie 2 Lightburn
-
Fichier
-
Fichier
-
Fichier
-
Fichier
-
Fichier
-
Fichier
-
-
-
- On va maintenant placer l'écran LCD

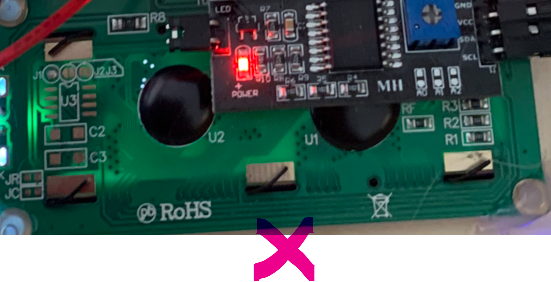

- Il y a un sens : la croix en rose est le bas
- Normalement ça rentre pile-poil (si vous n'avez pas modifié le fichier lightburn)
- Ajustez pour que l'écran arrive à raz de la façade visible
- Et hop un petit coup de colle sur les côtés
Et voilà...
Etape suivante...
-
-
-
Enclenchez maintenant les 4 côtés de la boîte, les 3 trous pour les trois boutons en bas à droite.
Vissez les boutons après les avoir fait passer dans les trous.
- Celui dont le fil rouge est sur "8" correspondra à OK/Valider/Choisir
- Celui dont le fil rouge est sur "9" correspondra à "-"
- Celui dont le fil rouge est sur "10" correspondra à "+"
-
-
-
- Connectez votre câble USB sur la carte et l'autre partie à un chargeur.
- Normalement tout doit s'allumer.
- Sinon voir ci-dessous les conseils.
- Si ça fonctionne avant de fermer, je vous conseille de mettre des petits points de colle au niveau des fils et des trous noirs car les fils dupont ne sont pas toujours au top.
-
Utilisation et notice
J'ai essayé de faire pour que l'utilisation soit la plus simple possible :
Vous avez 3 boutons :
- Un Bouton +, Un bouton - et un bouton menu.
Le bouton "Menu" permet d'accéder au menu (et aussi de dire "ok").
Il y a deux menus :
- "Réglage horloge"
- "Luminosité"
Le réglage horloge est à faire à chaque mise en route :
- On peut régler l'année, le mois, le jour, l'heure, les minutes, les secondes. L'écran vous aide à gauche en écrivant "Année", "Mois", ....
- Et là-dessus il suffit de faire + ou - puis valider à chaque fois.
La luminosité vous permet de régler de 1 à 100%, puis ok.
Je réfléchis à faire un menu "anniversaires" (cela écrirait le bon jour "bon anniversaire bidule" avec des petits jeux de lumière), mais pour l'instant je trouve qu'avec 3 boutons, cela risque d'être galère pour entrer chaque lettre de chaque prénom et la date. Si je le fais, il suffira simplement de réinjecter le nouveau programme.
Si un spécialiste "arduino" passe dans le coin, qu'il n'hésite pas !
-
N'oubliez pas de venir discuter ou chercher de l'aide sur cette page facebook : https://www.facebook.com/groups/570788096014164
-
